Opis
Złącza proste i obrotowe 90°
Proste i obrotowe złącza 90° zapobiegają skręcaniu się dysz i węży wewnątrz rur. Zalecane z dyszami wyważonymi i ciężkimi, prowadnicami centrującymi i pistoletami natryskowymi.

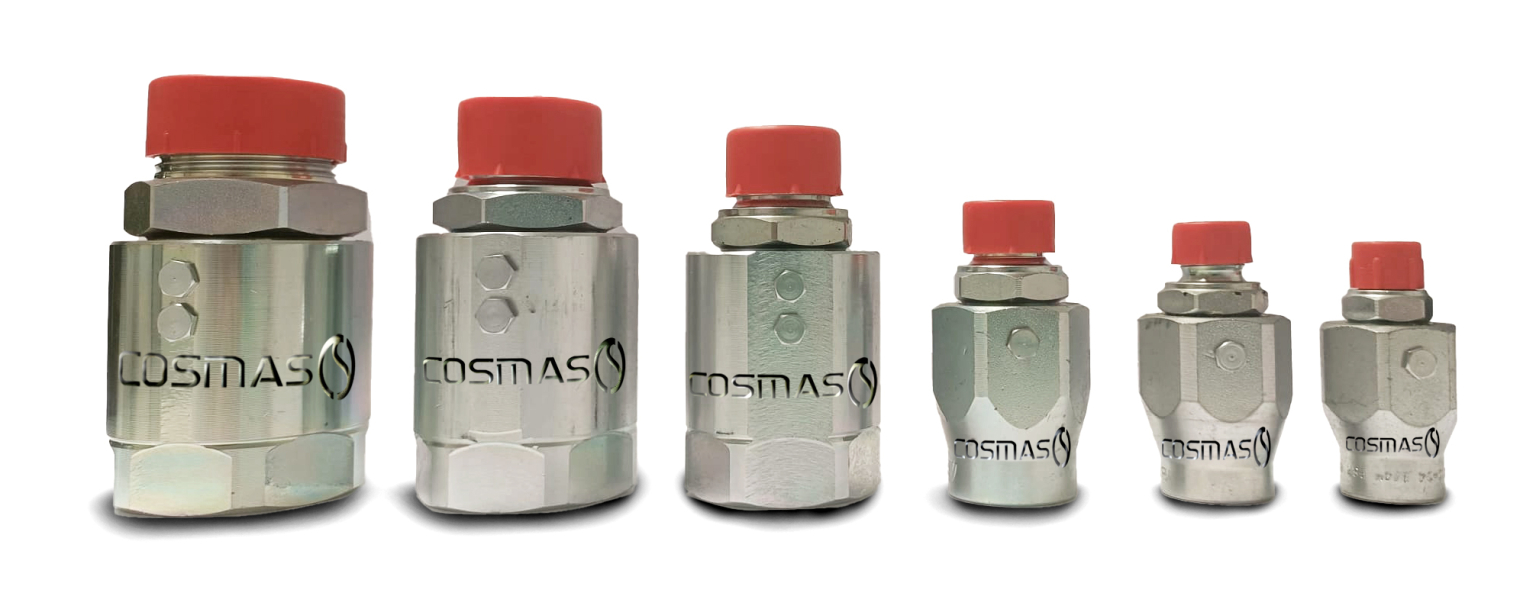

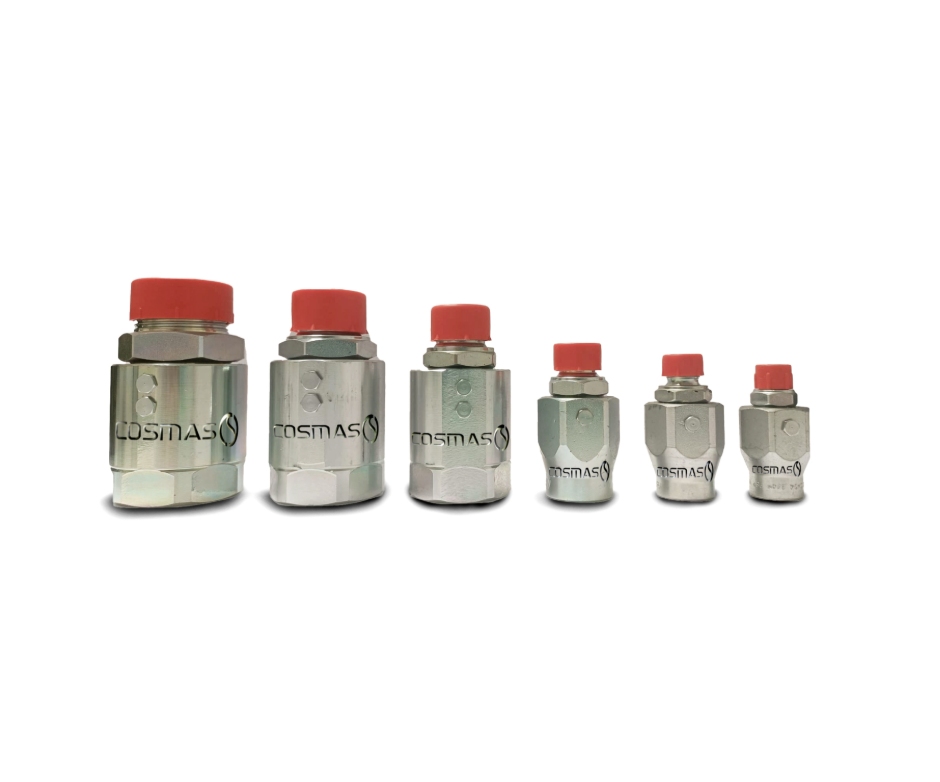

Proste złącza obrotowe
| Numer części | Opis | Wlot | Tworzywo | Ø x dł. mm | kg | Max Bar |
|---|---|---|---|---|---|---|
| GG14G | Złącze obrotowe proste | 1/4″ MF | Stal | 61x24xCH30 | 0,21 | 400 |
| GG38G | Złącze obrotowe proste | 3/8″ MF | Stal | 66x25xCH34 | 0,28 | 400 |
| GG12G | Złącze obrotowe proste | 1/2″ MF | Stal | 71x32xCH36 | 0,35 | 300 |
| GG34G | Złącze obrotowe proste | 3/4″ MF | Stal | 89x50xCH45 | 0,81 | 300 |
| GG1G | Złącze obrotowe proste | 1″ MF | Stal | 98x55xCH50 | 1,05 | 300 |
| GG11/4G | Złącze obrotowe proste | 1 1/4″ MF | Stal | 101x60xCH55 | 1,14 | 300 |

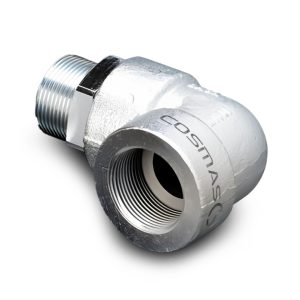

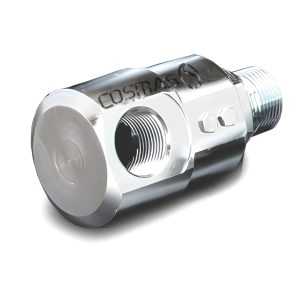

Złącza obrotowe 90°
| Numer części | Opis | Wlot | Tworzywo | Ø x dł. mm | kg | Max Bar |
|---|---|---|---|---|---|---|
| GG14G90 | Złącze obrotowe 90° | 1/4″ MF | Stal | 70x34xCH19 | 0,31 | 400 |
| GG38G90 | Złącze obrotowe 90° | 3/8″ MF | Stal | 77x38xCH24 | 0,42 | 400 |
| GG12G90 | Złącze obrotowe 90° | 1/2″ MF | Stal | 87x40xCH27 | 0,52 | 300 |
| GG34G90 | Złącze obrotowe 90° | 3/4″ MF | Stal | 104x55xCH34 | 1,10 | 300 |
| GG1G90 | Złącze obrotowe 90° | 1″ MF | Stal | 119×55/60xCH41 | 1,43 | 300 |
| GG11/4G90 | Złącze obrotowe 90° | 1 1/4″ MF | Stal | 99×60/70xCH50 | 1,39 | 300 |
| Numer części | Opis | Wlot | Tworzywo | Ø x dł. mm | Kg | Max Bar |
|---|---|---|---|---|---|---|
| GG11/4G90L | Złącze obrotowe 90° „L” | 1 1/4″ MF | Stal | 123x72xCH50 | 1,72 | 300 |
